Tong Manipulator TKHM-III
トングマニプレータTKHM-III型
トングマニプレータTKHM-III型 Tong Manipulator TKHM-III
確実な安全操作・原子力遠隔操作機器
トングマニプレータは、原子力関連研究所等の再処理工場分析ライン施設、照射燃料試験施設照射材料試験室燃料サイクル施設のホットセル、放射性物質取扱施設のグローブボックス等に取り付けて放射性物質や危険物を遠隔で操作が出来るシステムです。
また、トングマニプレータは、構造全体がシンプルで操作性に優れています。

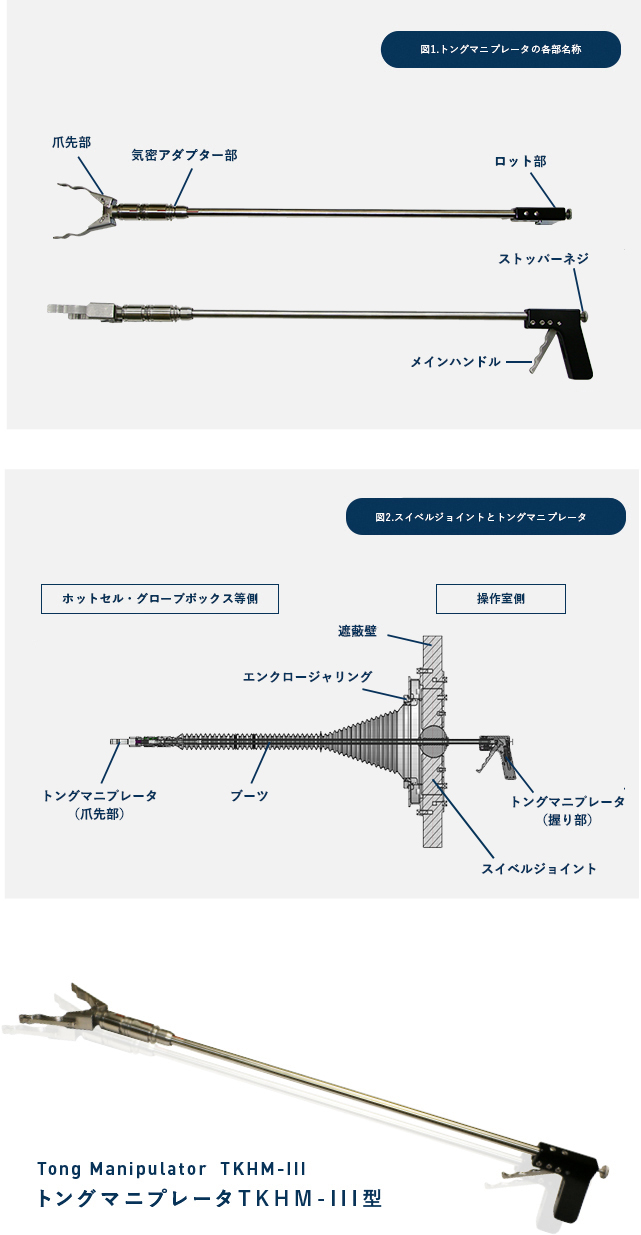

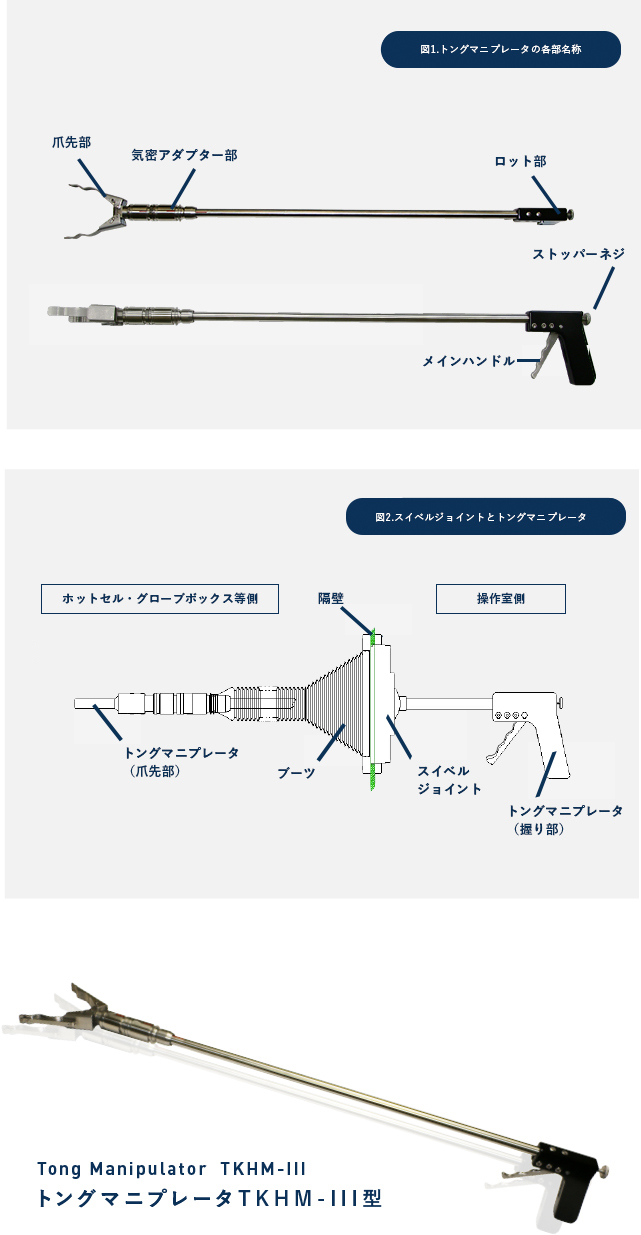

外観図
特長
- 1/ 構造全体が三分割による分離型のシンプル構造で操作性に優れています。
- 2/ 従来のトングマニプレータと互換性のある製品です。
- 3/ 気密アダプターは完全気密保持構造となっており、さらに着脱時のスライド荷重を低減しました。
- 4/ 爪先解放角度はストッパーネジにて、任意に設定出来ます。
主な用途
- ・原子力関連研究所施設、再処理工場分析ライン施設、再処理工場化学処理施設
- ・照射燃料試験施設照射材料試験室、核燃料処理プラントセルライン施設、
医療用ＲＩ製造セルライン施設 - ・リサイクル試験施設、核燃料サイクル施設のホットセル化学分析ライン施設、理化学分析研究施設
- ・物性科学分析研究施設、放射性物質取扱施設のグローブボックスに取付て使用する施設
- ・その他放射性物質などの危険物を遠隔にて操作する施設
仕様
| 寸法 | |
|---|---|
| 基本長さL | 標準1:875mm カスタム品として指定により設計製作できます。 全体構成または、3分割部分のみ等の購入が出来ます。 |
| アーム部パイプ径 | 13mm/13.8mm/14mm/15mm |
| 主レバー開度 | 0 ～ 46° カスタム品として指定により設計製作できます。 |
| 爪先開度 | 標準130mm（MAX）カスタム品として指定により設計製作できます。 |
| グリップ | |
|---|---|
| グリップ力 | 2kg以下 |
| 密閉度・耐圧強度 | |
|---|---|
| 気密部 | 100mmAq加圧でリーク量 :1×10-5atm･cc/sec以下 |
| 品質 | |
|---|---|
| 使用雰囲気温度 | -5℃ ～ 60℃ |
| 使用雰囲気湿度 | 90％以下 |
| 各部単体の型式表示 | ||
|---|---|---|
| 品名 | 型式 | 型式表示内容 |
| ロット部 | TKLⅢ-ロット長さ | 例:TKLⅢ-1000 |
| 気密アダプター部 | TKS-15 | 15：パイプ径を示す |
| 爪先部 | TKG-A | A：標準爪先タイプ |
※改良等の為、予告なく仕様の変更をする事がありますので予めご了承願います。
